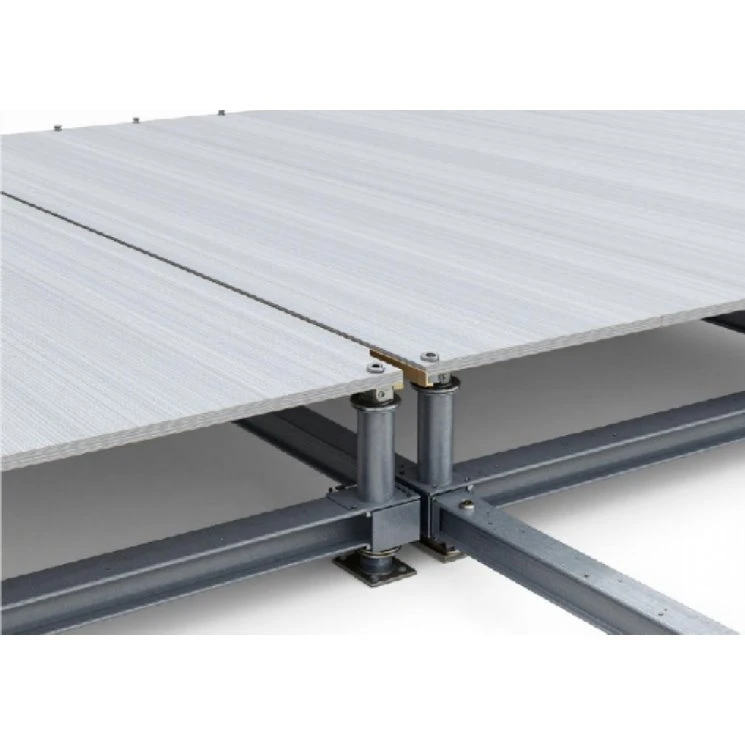

Seismic Raised Access Floor System
Fineco Seismic Raised Access Floor System ھڪڙو انجنيئر ٿيل ھيوي-ڊٽي سٽرڪچرل فلورنگ حل آھي جيڪو گرڊ جي سالميت کي برقرار رکڻ ۽ زلزلي جي واقعن دوران نازڪ هارڊويئر جي حفاظت لاءِ ٺاھيو ويو آھي. بولٽ ٿيل اسٽيل اسٽرنگرز جي سخت نيٽ ورڪ تي مشتمل، ڳري-گيج پيادلن، ۽ اعلي- کثافت پينل، سسٽم پسمانده حرڪت ۽ عمودي اپلفٽ کي روڪي ٿو. اهو مشن-نازڪ انفراسٽرڪچر کي گرائونڊ موشن کان ڌار ڪري ٿو جڏهن ته هاءِ-کثافت واري ڪيبلنگ ۽ انڊر- فلور HVAC ڊسٽريبيوشن کي شامل ڪري ٿو.
اهم خاصيتون
بولڊ اسٽرنگر ڊافرام
مشيني طور تي مضبوط ٺهيل ساختي اسٽرنگرز فرش پينلن کي هڪ متحد افقي جهاز ۾ بند ڪري ڇڏيندا آهن، زلزلي جي دوران پسمانده بي گھرڻ ۽ پينل جي بيهڻ کي روڪيندا آهن.
Seismic Bracing مطابقت
گھڻن-ڊائريڪشنل شيئر فورسز ۽ عمودي اٿل پٿل کي محدود ڪرڻ لاءِ بھاري-ڊيوٽي ڊاءِگنل سوئي بريسس ۽ ڳري-گيج ريزر هيڊز کي شامل ڪري ٿو.
هاء-گهٽائي بنيادي آپشن
سيمينٽيئيس انفل پينلز ۽ سڀني-اسٽيل ويلڊڊ شيلز ۾ موجود آهن جيڪي 1,500 lbf في پينل تائين مرڪوز لوڊ برداشت ڪرڻ جي قابل آهن.
درستي ليولنگ اسيمبلي
مائڪرو-وائبريشن سان ٺهندڙ پيڊل هيڊز-مزاحمتي لاڪنگ نٽ سخت تيار ٿيل فرش جي اوچائي (FFH) رواداري برقرار رکندا آهن.
Electrostatic Discharge (ESD) ڪنٽرول
مٿاڇري ختم ڪرڻ کي مستحڪم چارجز کي محفوظ طور تي ختم ڪرڻ ۽ حساس هارڊويئر کي بچائڻ لاءِ ڪنٽرول ٿيل برقي مزاحمتي رستا مهيا ڪن ٿا.
ٽيڪنيڪل وضاحتون
|
پيرا ميٽر |
تفصيل |
ٽيسٽ معياري / طريقو |
|
سسٽم جو قسم |
بولڊ اسٽرنگر سيزمڪ رسائي فلور |
CISCA / EN 12825 |
|
پينل جي ماپ |
600 x 600 x 30 کان 40 ملي ميٽر |
طول و عرض رواداري +/- 0.2 ملي ايم |
|
پينل مواد |
ٿڌي-رولڊ اسٽيل شيل ساخت جي هلڪي وزن واري ڪنڪريٽ انفل سان |
GB/T 228.1 |
|
مرڪوز لوڊ |
4.45 kN کان 6.67 kN (1,000 lbf کان 1,500 lbf) |
CISCA گريڊ A / EN 12825 ڪلاس 6 |
|
حتمي لوڊ |
13.3 kN کان وڏو |
CISCA سيڪشن 5 |
|
رولنگ لوڊ |
2.7 kN کان 4.0 kN (10,000 چڪر) |
CISCA سيڪشن 6 |
|
ختم ٿيل فرش جي اوچائي (FFH) |
300 mm کان 1,500 mm تائين (حسب ضرورت) |
پروجيڪٽ-مخصوص انجنيئرنگ |
|
پيادل محوري لوڊ ظرفيت |
مستقل خرابي کان سواء 22.2 kN کان وڌيڪ |
ASTM E2353 |
زلزلي جي ڪارڪردگي
ضابطي جي تعميل
IBC 2021 ۽ ASCE 7 شقن کي پورو ڪرڻ لاءِ انجنيئرڊ سيزمڪ ڊيزائن ڪيٽيگريز ڊي لاءِ ايف.
ٻرندڙ مزاحمت
اڏاوتي سوئي اسٽرٽس گھڻن-ڊائريڪشنل شيئر لوڊ کي جذب ڪن ٿا، عمارت جي ذيلي منزلن تي منتقل ٿيندڙ متحرڪ دٻاءُ کي گھٽائي ٿو.
بلندي جي پابندي
مڪينيڪل لاڪنگ فاسٽنرز پينلز کي سٽرنگر گرڊ کان عمودي زلزلي جي تيز رفتاري دوران ڌار ٿيڻ کان روڪيندا آهن.
تصديق جي جاچ
اسيمبليءَ جون ترتيبون سيسميڪڪ شيڪنگ ٽيبل ٽيسٽ مان گذرن ٿيون ته جيئن سائيٽ-مخصوص چوٽي گرائونڊ ايڪسيلريشن (PGA) حد جي هيٺان ساخت جي استحڪام جي تصديق ڪن.
عام ايپليڪيشنون
هائپر اسڪيل ۽ ڪولڪيشن ڊيٽا سينٽر
محفوظ ڪري ٿو بھاري انٽرپرائز سرور ڪيبنٽ، يو پي ايس بيٽري جي صفن، ۽ پاور ڊسٽريبيوشن يونٽن کي پسمانده جھٽڪو جي خلاف.
سيمي ڪنڊڪٽر صاف ڪمرا
سخت وائبريشن ۽ زلزلي جي پابندين جي تحت ذيلي فلور گيس ۽ فلوئڊ يوٽيلٽي روٽنگ کي برقرار رکي ٿو.
ڪمانڊ اينڊ ڪنٽرول سينٽرز
24/7 آپريشنل ڊسپيچ ڪنسولز ۽ ڪميونيڪيشن ريڪ کي اوچتو زميني بي گھر ٿيڻ کان بچائي ٿو.
مالي واپاري منزلون
اعلي-ڪثافت واري ورڪ اسٽيشن ڪيبلنگ گرڊز ۽ اعلي-اڀرندڙ تجارتي سهولتن ۾ ساخت جي استحڪام کي سپورٽ ڪري ٿو.
تنصيب ۽ ڪسٽمائيزيشن
فرش جي تياري
ضرورت آهي علاج ٿيل ڪنڪريٽ جي ذيلي فرش کي مخالف- مٽي سيلرز سان علاج ڪيو وڃي؛ ليزر ليولنگ پيڊل پوزيشن کان اڳ گرڊ ريفرنس لائين قائم ڪري ٿي.
اينڪرنگ پروٽوڪول
پيڊل بيس پليٽس (گهٽ ۾ گهٽ 100 x 100 ملي ميٽر) هيڊي-ڊيوٽي ايڪسپينشن بولٽس يا اسٽرڪچرل ايپوڪسي اينڪرز استعمال ڪندي لنگر انداز ٿين ٿيون.
ڪسٽم ڪٽ آئوٽ
واٽر-جيٽ ڪٽنگ ڪيبل گروميٽ، ايئر گريلز، ۽ برش ماڊلز کي گڏ ڪري ٿي جڏهن ته پردي جي ساخت واري ڪنڊ جي مضبوطي کي محفوظ رکي ٿي.
اوچائي Adjustability
دوربيني پيڊل ٽيوبون 300 mm کان 1,500 mm تائين فلور پلينم ڪليئرنس هيٺ- سمايل آهن.
معيار ۽ معيار
CISCA
ڇت ۽ اندروني سسٽم تعميراتي ايسوسيئيشن جي ٽيسٽ پروٽوڪول جي تعميل فرش تائين رسائي.
اين 12825
حتمي لوڊ ۽ حفاظتي عنصرن جي حوالي سان يورپي معيارن جي مطابق بلند ٿيل رسائي فرش لاءِ.
ASTM E84 / UL 723
مٿاڇري جي جلندڙ خاصيتون ڪلاس A فليم اسپريڊ ۽ تماڪ جي ترقي جي درجه بندي سان ملن ٿيون.
مواد جي چڪاس جي صلاحيت
خام اسٽيل جي ٿلهي، galvanization micron جي کوٽائي، ۽ ڪنڪريٽ جي بنيادي کثافت جو معائنو ڪيو ويندو آهي هر پيداوار جي بيچ اسيمبلي کان اڳ.
پيداوار ۽ پروجيڪٽ سپورٽ
پيداوار جي سهولت
45,000-اسڪوائر-ميٽر خودڪار پيداواري پلانٽ، سي اين سي ليزر ڪٽنگ لائينز، ملٽي اسٽيشن اسٽيمپنگ پريس، ۽ روبوٽڪ اليڪٽررو اسٽيٽڪ پائوڊر ڪوٽنگ بوٿن سان ليس آهي.
ظرف
سالياني پيداوار 1.2 ملين چورس ميٽرن کان وڌي ٿي فرش جي اجزاء جي، انٽرپرائز-پيماني تي ڊيپلائيمينٽ لاءِ مستحڪم ليڊ ٽائيم برقرار رکندي.
انجنيئرنگ سپورٽ
اندر-گھر جي ڍانچي انجنيئرنگ ٽيم دڪان جي ڊرائنگ، لوڊ ڊسٽريبيوشن جي حساب، ۽ ڪسٽم سيسمڪ بريڪنگ لي آئوٽ مهيا ڪري ٿي، جيڪي سٽرڪچرل انجنيئر آف رڪارڊ (SER) جي وضاحتن مطابق ٺھيل آھن.
پيڪنگنگ ۽ لوجسٽڪ
اجزاء palletized آهن، نمي- ويڙهيل آهن، ۽ صاف پيليٽ سان ڪنٽينر ٿيل آهن سائيٽ جي اسٽيجنگ ۽ ورڇ کي منظم ڪرڻ لاءِ.
اڪثر پڇيا ويا سوال
سوال: هي زلزلي جي بلندي وارو فرش سسٽم معياري ڪمرشل پهچندڙ فرش کان ڪيئن مختلف آهي؟
ج: معياري ڪمرشل فرش ڪشش ثقل تي ڀاڙين ٿا-فٽ يا سنيپ-سسٽم تي جيڪي عام آفيس جي ماحول لاءِ ٺهيل آهن. Fineco زلزلي وارو نظام هڪ ڳري-ڊيوٽي بولٽيڊ اسٽرنگر نيٽ ورڪ، ميڪيڪل لاڪنگ فاسٽنرز، ۽ ڊاگنل سوئي اسٽرٽس کي ضم ڪري ٿو، جيڪي پسمانده شيئر قوتن کي جذب ڪرڻ، پينل جي واڌ کي روڪڻ، ۽ زلزلي جي واقعن دوران ڳري هارڊويئر کي ٽپڻ کان بچائڻ لاءِ ٺهيل آهن.
سوال: ڪهڙن زلزلي زونن ۽ بلڊنگ ڪوڊز کي سپورٽ ڪيو وڃي ٿو؟
ج: سسٽم IBC باب 16، ASCE 7 زلزلي جي ضابطن، ۽ GR-63-CORE زون 4 جي ضرورتن جي تعميل ڪري ٿو. پروجيڪٽ جي مخصوص حسابن کي مقامي زلزلي جي ڊيزائن جي درجه بندي (SDC D، E، ۽ F) ۽ مخصوص اسپيڪٽرل ايڪسلريشن پيٽرولر سان ملائڻ لاءِ فراهم ڪري سگھجي ٿو.
عبرت: سرور ريڪ تنصيب لاء وڌ ۾ وڌ متمرکز لوڊ گنجائش ڇا آهي؟
A: پينلز 4.45 kN (1,000 lbf) کان 6.67 kN (1,500 lbf) تائين 1- انچ اسڪوائر انڊينٽر تي 0.25 ملي ايم کان گهٽ جي مستقل انحراف سان، سي آءِ ايس سي اي جي اعليٰ درجي جي ڪمرن لاءِ مطمئن ڪندڙ لوڊ جي حمايت ڪن ٿا.
عبرت: ڇا ختم ٿيل فرش جي اوچائي (FFH) انسٽاليشن کان پوء ترتيب ڏئي سگهجي ٿي؟
ج: ها. پيڊل هيڊ تي ٿريڊ اسٽڊ اسمبلي مين فريم ٺهڻ کان پوءِ ليولنگ لاءِ پلس يا مائنس 25 ملي ميٽر جي مائڪرو{- ايڊجسٽمينٽ جي اجازت ڏئي ٿي، جڏهن ته وڏي اونچائي جا پيرا ميٽر مناسب پيڊل ايڪسٽينشن ٽيوب ذريعي چونڊيا ويندا آهن خريداري واري مرحلي دوران.
عبرت: ساختماني انجنيئرنگ جي نظرثاني لاءِ ڪهڙا دستاويز مهيا ڪيا ويا آهن؟
ج: اسان مڪمل ٽيڪنيڪل ڊيٽا شيٽ، CISCA ۽ EN 12825 ٽيسٽ رپورٽون، CAD ۽ BIM ماڊل بلاڪس، مادي مل سرٽيفڪيٽ، ۽ پروجيڪٽ- مخصوص زلزلي جي حساب ڪتاب جا پيڪيجز پيش ڪريون ٿا، جيڪي درخواست تي پيشه ور انجنيئرن طرفان لڳل آهن.
عبرت: بلڪ پروجيڪٽ آرڊر لاء معياري ليڊ ٽائيم ڇا آهن؟
ج: معياري پيداوار جي وقت جي حد 20 کان 30 ڏينهن تائين آرڊر جي مقدار، ڪسٽم ڪٽ آئوٽ، ۽ ختم ڪرڻ جي وضاحتن تي منحصر آهي. اسان ڪنٽينر لوڊ ڪرڻ واري شيڊول کي سڌو سنئون فريٽ فارورڊرز سان ترتيب ڏيون ٿا ته جيئن سائيٽ جي ترسيل سنگ ميلن سان ترتيب ڏيو.
