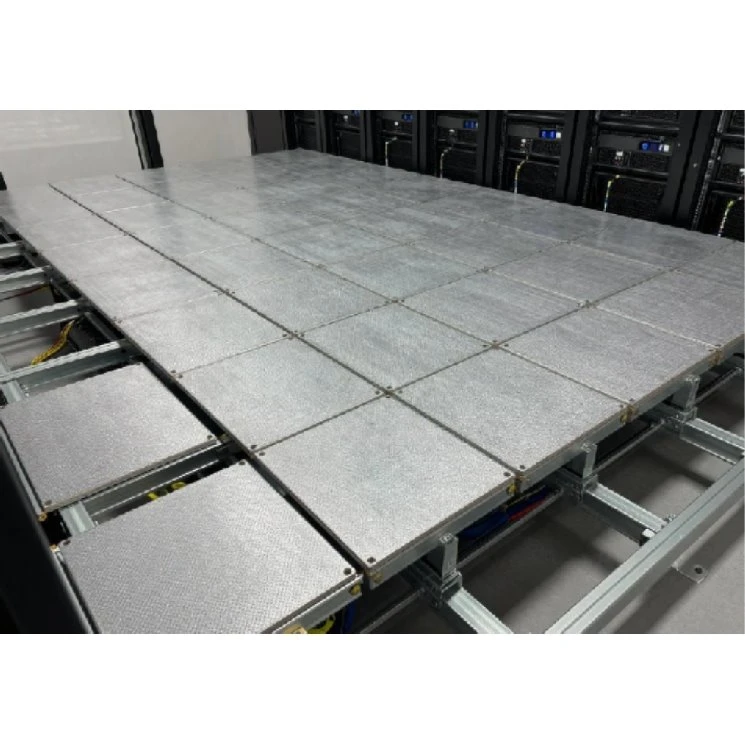

سيسمڪ ڊيٽا سينٽر ريزڊ فلور سسٽم
FineCo Seismic Data Center Raised Floor System هڪ انجنيئرڊ رسائي فلورنگ انفراسٽرڪچر آهي جيڪو مشن-زلزلي علائقن ۾ اهم سهولتن لاءِ ٺاهيو ويو آهي. سخت اسٽيل-سيمينٽ ويلڊڊ پينل ڪور سان ٺهيل ۽ ميڪانيڪل طور تي بولٽ ٿيل اسٽرنگر نيٽ ورڪ ۽ ڊاگونل ليٽرل سوئي بريسس سان ضم ٿيل، سسٽم گھڻن-ڊائريڪشنل شيئر فورسز کي جذب ڪري ٿو ۽ سڌو سنئون ساختي سليب ڏانهن منتقل ڪري ٿو. اهو زلزلي جي واقعن دوران پينل ڊسلوجمينٽ، اسٽرڪچرل ريڪنگ، ۽ ڪيبينيٽ اوٽڻ کان روڪي ٿو، جڏهن ته اعليٰ-کثافت هيٺان-فرش ايئر ڊسٽريبيوشن (UFAD) ۽ ڳري انٽرپرائز سرور لوڊ کي شامل ڪري ٿو.
اهم خاصيتون
بولٽ ٿيل- اسٽرنگر گرڊ ڪنيڪشن:مشيني طريقي سان کولڊ-رولڊ اسٽيل اسٽرنگرز کي پيڊيسٽل هيڊز کي اسٽرڪچرل فاسٽنرز ذريعي لاڪ ڪري ٿو، ليٽرل ٽورسن ۽ پينل اپ لفٽ کي روڪي ٿو.
Seismic Sway Bracing Integration:زلزلي جي بي گھر ٿيڻ جي مزاحمت ڪرڻ لاءِ هر 4 کان 6 ماڊيولز تي لنگرندڙ ڳري- گيج ٽيوبلر ڊاگنل براسس استعمال ڪري ٿو.
هاء متمرکز لوڊ حد:4.45 kN (1,000 lbf) کان 8.89 kN (2,000 lbf) تائين پوائنٽ لوڊ کي سپورٽ ڪري ٿو 25 x 25 ملي ايم انڊينٽر تي گهٽ ۾ گهٽ مستقل خرابي سان.
مسلسل اليڪٽرروسٽٽڪ ڊسچارج (ESD):مٿاڇري ختم ڪرڻ (هاءِ-پريشر ليمينيٽ يا ڪنڊڪٽو پي وي سي) 2.5 x 10^4 ۽ 1.0 x 10^9 ohms جي وچ ۾ سخت بجليءَ جي مزاحمت کي برقرار رکي ٿو ته جيئن حساس IT هارڊويئر جي حفاظت ڪن.
تبديل ٿيندڙ ايئر فلو ماڊل:فولاد جي سوراخ ٿيل ۽ گرٽيڊ پينل سان مڪمل طور تي مطابقت، ٽارگيٽ ٿيل تھرمل مينيجمينٽ لاءِ 25٪ کان 55٪ مفت ايريا پيش ڪري ٿو.
سسٽم جي جوڙجڪ
سسٽم هڪ 5-پرت مربوط ميخانياتي اسيمبلي جي ذريعي ٺهيل آهي:
سطح ختم:هاء-پريشر ليمينيٽ (HPL) يا ڪنڊڪٽو پي وي سي ويئر پرت ESD ڪنٽرول ۽ استحڪام فراهم ڪري ٿي.
پينل ڪور:مٿيون ۽ هيٺيون آٽو-گريڊ اسٽيل شيٽ، مزاحمت-ويلڊ ٿيل ۽ هلڪي وزن واري سيلولر ڪنڪريٽ سان ڀريل آهي ته جيئن هولو صوتيات کي ختم ڪري ۽ اثر جذب کي وڌائي سگهجي.
هيٺيون گاڏيون گرڊ:رول-ٺهيل اسٽيل اسٽرنگرز هڪ سخت اسڪوائر گرڊ نيٽ ورڪ (600 x 600 mm) ٺاهڻ لاءِ، ٽائلس کي متحرڪ قوتن هيٺ منتقل ٿيڻ کان روڪي ٿو.
پيادل اسيمبلي:ٿڌي-ٺهيل اسٽيل عمودي ٽيوب ويلڊ ٿيل بيس پليٽن تي، خاص طور تي تيار ٿيل فرش جي اوچائي (FFH) ليولنگ لاءِ هڪ +/- 25 ملي ايم ايڊجسٽمينٽ رينج ۾ ٿلهي ٿيل اسٽڊ اسيمبليءَ جي خصوصيت.
زير زمين لنگر:ڳري-ڊيوٽي مڪينيڪل توسيع اينڪرز ذريعي محفوظ ٿيل يا ڍانچي epoxy اينڪرز ذريعي تصديق ٿيل پل-آئوٽ جاچ.
ٽيڪنيڪل وضاحتون
|
پيرا ميٽر |
تفصيلي ڊيٽا |
تعميل معيار |
|
سسٽم جي درجه بندي |
بولڊ-اسٽرنگر سيزمڪ رسائي فلور |
BS EN 12825 / CISCA |
|
معياري پينل سائيز |
600 x 600 x 30 / 35 / 40 ملي ميٽر |
آءِ ايس او 9001 |
|
بنيادي مواد |
سيمينٽ- ڀريل ويلڊڊ اسٽيل شيل |
ASTM A1008 گريڊ اسٽيل |
|
مرڪوز لوڊ |
4.45 kN کان 8.89 kN (1,000 کان 2,000 lbf) |
CISCA سيڪشن 5 / EN 12825 ڪلاس 6 |
|
الٽيٽ بريڪنگ لوڊ |
> 13.34 kN (>3,000 lbf) |
CISCA سيڪشن 5 |
|
رولنگ لوڊ |
2.67 kN (600 lbf) @ 10,000 چڪر |
CISCA سيڪشن 6 |
|
ختم ٿيل فرش جي اوچائي (FFH) |
400 mm کان 1,200 mm تائين (حسب ضرورت) |
پروجيڪٽ جي وضاحت |
|
برقي مزاحمت |
2.5 x 10^4 - 1.0 x 10^9 اومس |
ANSI/ESD S7.1/BS EN 1081 |
زلزلي جي ڪارڪردگي
ڪوڊ جي تعميل:F ۽ Telcordia GR-63-CORE Zone 4 ٽيسٽنگ ھدايتن ذريعي IBC زلزلي ڊيزائن ڪيٽيگريز ڊي جي مطابق انجنيئر ٿيل.
شيئر لوڊ منتقلي:ڊاگونل بريڪنگ ڪِٽ پيڊلسٽل نيٽ ورڪ کي سڌو سنئون سب فلور سان ڳنڍيندا آهن، سرور ڪيبينٽ کان پري واري انٽرييا لوڊ کي منتقل ڪندي.
بلندي جي پابندي:ميڪيڪل اسڪرو فيڪسيشن لاڪ پينلز کي سٽرنگر گرڊز تي رکي ٿو، گھڻن-محور گرائونڊ ايڪسيلريشن دوران عمودي ٽائل جي بيهڻ کي روڪي ٿو.
عام ايپليڪيشنون
Hyperscale & Colocation Data Centers:ھوسٽنگ ھاءِ-کثافت AI سرور ريڪ ۽ ھيوي انٽرپرائز بليڊ ترتيب.
ٽيلي ڪميونيڪيشن سينٽرل آفيسون:نازڪ رستن جون سهولتون جيڪي زلزلي جي واقعن دوران بي ترتيب ساخت جي سالميت جي ضرورت هونديون آهن.
مالي مٽاسٽا سرور ڪمرا:گھٽ- دير سان واپاري ماحول جتي فرش جي گھٽتائي هارڊويئر جي غلط ترتيب کي خطرو ڪري ٿي.
ڪمانڊ ۽ ڪنٽرول جون سهولتون:مشن-نازڪ ڪمرا جن کي وسيع زير زمين ڪيبل مينيجمينٽ ۽ اعلي زلزلي جي حفاظت جي عنصرن جي ضرورت هوندي آهي.
تنصيب ۽ ڪسٽمائيزيشن
زير زمين تياري:25 MPa (3,600 psi) جي گھٽ ۾ گھٽ دٻاءُ واري طاقت سان ٺھيل ڪنڪريٽ سليب جي ضرورت آھي، 3-ميٽر ريڊيس مٿان +/- 6 ملي ميٽر جي اندر فليٽ ختم، ۽ مٽي جي خلاف سيل ٿيل.
اينڪرنگ پروٽوڪول:پيڊل بيس پليٽس کي ڳري-ڊيوٽي ميڪيڪل ايڪسپينشن اينڪرز يا اسٽرڪچرل ايپوڪسي اينڪرز استعمال ڪندي محفوظ ڪيو ويو آهي جن جي تصديق پُل-آئوٽ ٽيسٽ ذريعي ڪئي وئي آهي.
حسب ضرورت صلاحيتون:
- پينل جي ٿولهه جي جوڙجڪ (30 ملي ايم کان 40 ملي ميٽر) صحيح پروجيڪٽ لوڊ مطالبن سان ملائي.
- ڪارخانو-پري-ڪٽ ڪيبل گروميٽ، برش پينل، ۽ ايئر فلو وينٽس.
- اعلي-نمي يا ساحلي بنيادي ڍانچي جي منصوبن لاءِ اينٽي-سنکن زنڪ-نڪل اليڪٽرروپليٽنگ.
معيار ۽ معيار
پيداوار جي سرٽيفڪيشن:ISO 9001 (ڪوالٽي مئنيجمينٽ) ۽ ISO 14001 (ماحولياتي انتظام) جي معيار تحت پيدا ڪيل.
بين الاقوامي فريم ورڪ:
- CISCA: پهچ جي منزلن لاءِ تجويز ڪيل وضاحتون.
- BS EN 12825 / PSA: 2021: Raised Access Floors جي درجه بندي ۽ ڪارڪردگي جو معيار.
- ASTM E84: ڪلاس اي فليم اسپريڊ ۽ تماڪ جي ترقي جي درجه بندي.
- ڪوالٽي ايشورنس پروٽوڪول: خام مال جي چادر جي ٿولهه جي چڪاس، خودڪار مزاحمتي ويلڊ شيئر ٽيسٽ، ۽ بيچ لوڊ-پيش ڪرڻ کان اڳ انفليڪشن ٽيسٽ.
پيداوار ۽ پروجيڪٽ سپورٽ
پيداوار جي صلاحيت:خودڪار رول- ٺاھڻ واريون لائينون ۽ روبوٽڪ ويلڊنگ سيلز 50,000 چورس ميٽرن تائين مھينا پيداوار حاصل ڪن ٿا.
رسد ۽ برآمد پيڪنگنگ:ISPM 15 گرميءَ تي عمودي اسٽيڪنگ-ڪٺن جي تختن جو علاج ڪيو ويو، نمي ۾ بند ٿيل-رڪڻ واري فلم، ۽ بين الاقوامي شپنگ لاءِ 20 فوٽ خشڪ ڪنٽينر ۾ لوڊ ڪيو ويو.
انجنيئرنگ جمع ڪرائڻ:CAD دڪان جي ڊرائنگ جي فراهمي، ڍانچي جي لوڊ حساب ڪتاب جي رپورٽ، زلزلي انجنيئرنگ پيڪيجز، ۽ مکيه ٺيڪيدار لاء تنصيب جو طريقو بيان.
اڪثر پڇيا ويا سوال
سوال: هي فرش سسٽم ڪهڙن مخصوص زلزلي معيارن ۽ بلڊنگ ڪوڊس کي پورو ڪري ٿو؟
ج: سسٽم انجنيئرڊ ۽ ٽيسٽ ڪيو ويو آهي ته جيئن Telcordia GR-63-CORE Zone 4 جي گائيڊ لائينن ۽ IBC Seismic Design Categories D, E, and F جي تعميل ڪري، گهڻ-محوري زلزلي واري لوڊ کي سنڀالڻ لاءِ ڳري ڊيوٽي ليٽرل سوئي بريسس استعمال ڪري.
سوال: ڪيئن بولٽ- اسٽرنگر ڪنيڪشن هڪ زلزلي دوران پينل جي بيهڻ کي روڪي ٿو؟
ج: لوز-لي ڪشش ثقل سسٽم جي برعڪس، اسان جي ڊيزائن ميڪيڪل اسڪرو فاسٽنرز کي استعمال ڪندي سٽرنگرز کي محفوظ طور تي پيڊل هيڊ تي بند ڪري ٿي، هڪ ٻئي سان ڳنڍيل گرڊ ٺاهي ٿي جيڪا پينلز کي عمودي جمپنگ يا ليٽرل شفٽنگ کان روڪي ٿي.
عبرت: ڳري AI يا OCP سرور ڪابينا لاءِ موجود وڌ ۾ وڌ پوائنٽ لوڊ گنجائش ڇا آهي؟
ج: معياري ترتيبون 6.67 kN (1,500 lbf) تائين 0.25 ملي ايم مستقل سيٽ سان گڏ ڪنسٽرٽ ٿيل لوڊ جي حمايت ڪن ٿيون. 8.89 kN (2,000 lbf) کان وڌيڪ پوائنٽ لوڊ لاءِ Heavy-Duty structural variants موجود آهن.
سوال: ڇا هي سسٽم انڊر- فلور ايئر ڊسٽري بيوشن (UFAD) ۽ اعلي- کثافت واري ڪيبل ٽري سان ضم ٿي سگهي ٿو؟
ج: ها. تيار ٿيل فرش جي اوچائي (FFH) کي 400 mm کان 1,200 mm تائين انجنيئر ڪري سگهجي ٿو، وڏي بس بار روٽنگ، اعلي- ظرفيت واري ڪيبل ٽري، ۽ پريشر ٿيل هوا جي وهڪري لاءِ وسيع پلنمن مهيا ڪري ٿي.
